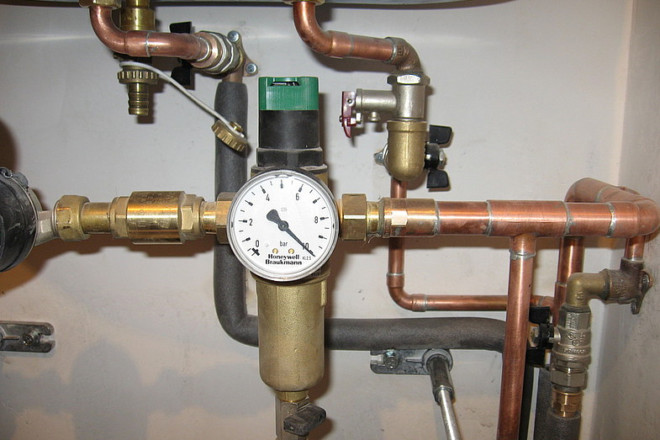

Насос для повышения давления воды в квартире или частном доме

Нередко бывает, что, встав поутру и подойдя к умывальнику, мы обнаруживаем вместо хорошего мощного потока воды из крана всего лишь тонкую, едва сочащуюся струю. Чтобы наполнить чайник или кофейник, придется потратить много времени, а совершение обычных гигиенических процедур превращается в пытку. Не говоря о том, что многие бытовые приборы, как, например, стиральная машина, в таких условиях просто не будут работать. Проблема серьезная, но решить ее можно, устанавливая насос, повышающий давление. Однако сначала нужно разобраться в причинах ее возникновения.

Содержание
  1. По каким показателям подбирать насос?
  2. Когда стоит выбрать насосную станцию повышения давления воды
  3. Почему стоит выбрать для квартиры насос с водяным охлаждением
  4. Лучшие насосы с «сухим» ротором для повышения давления воды
  5. Jemix W15GR-15 A – лучший недорогой водяной насос для повышения давления
  6. Comfort X15GR-15 – лучший бюджетный водяной насос для повышения давления
  7. Причины слабого напора
  8. В многоэтажках
  9. В частном доме
  10. Какой насос установить
  11. Как выбрать насос повышающий давление в водопроводе
  12. Какими параметрами различаются насосы
  13. Правила подбора мощности, напора и объема подачи
  14. Производители и популярные модели
  15. Что должен учесть потребитель при покупке насоса?
  16. Способ управления
  17. Особенности насосных станций
  18. Сравнительная таблица характеристик
  19. Различия в конструкции
  20. Критерии выбора повышающего насоса
  21. Лучшие насосы с «мокрым» ротором для повышения давления воды
  22. Grundfos UPA 15-90 (N) – абсолютно лучший водяной насос для подъема давления
  23. Wilo PB-201EA – лучший водяной насос для подъема давления в немецком исполнении

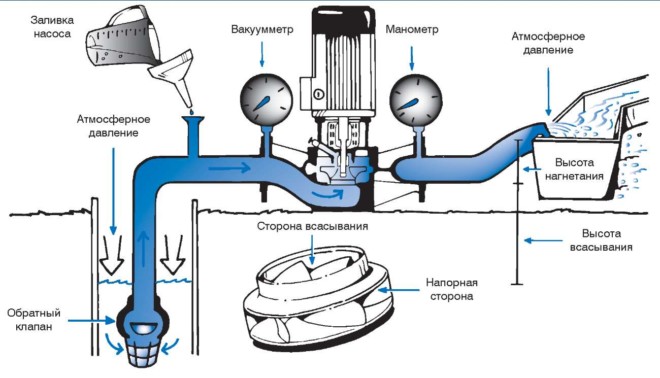

  24. Схема работы всасывающего насоса
  25. Советы по установке
  26. Рекомендации по монтажу оборудования
  27. Подбор мощности

По каким показателям подбирать насос?

Насос, повышающий давление, как и любое другое техническое устройство, имеет определенные характеристики. Главные из них — минимальное входное давление и максимальное значение, которое обеспечивает повысительный насос для водопровода. Стандартное давление, которое должна иметь вода в трубопроводных бытовых сетях, равно 4 атмосферам. Но в реальных условиях эта цифра может достичь 7 атмосфер, что очень плохо влияет на любую сантехнику и трубопроводы.

Если вода в трубах имеет менее 2 атмосфер, то ни одно устройство типа стиральной машины или джакузи работать не будет. Минимальное значение этого параметра для работы всей системы водоснабжения выбирают в пределах 2,3 атмосферы. Некоторые насосы для повышения давления имеют в паспорте значения, выраженные в метрах водяного столба. При покупке агрегата надо учесть, что одна атмосфера равна 10 метрам водяного столба. Для систем пожарной безопасности за стандарт принято 3 атмосферы. Согласно всему вышесказанному, насосы для повышения давления должны обеспечивать на выходе рабочее давление воды от 2 до 4 атмосфер при колебаниях этого параметра на входе от 1,5 до 2 бар.

Увеличение давления воды при помощи специальных насосов

Когда стоит выбрать насосную станцию повышения давления воды

Насосная станция может потребоваться, если на последние этажи высоток не поступает вода. Также данное оборудование используют для монтажа водопроводной системы в частном доме. Станция представляет собой центробежное оборудование, предназначенное для увеличения и стабилизации давления воды в магистралях трубопровода. В баке имеется резервуар определённого объёма, который наполняется посредством насоса. Как только запас воды в нём заканчивается, срабатывает реле, и жидкость поступает в гидроаккумулятор. На практике установлено, что чем больше объём резервуара, тем надёжнее работает оборудование, поскольку включение и выключение установки осуществляется нечасто.

Насос с гидроаккумулятором
Насос с гидроаккумулятором

Почему стоит выбрать для квартиры насос с водяным охлаждением

Многие люди предпочитают устанавливать в своей квартире агрегаты с водяным типом охлаждения. Это связано с тем, что насосы, повышающие давление воды в водопроводе с «мокрым» якорем, имеют компактные габариты, обладают невысоким уровнем шума и просты в обслуживании.

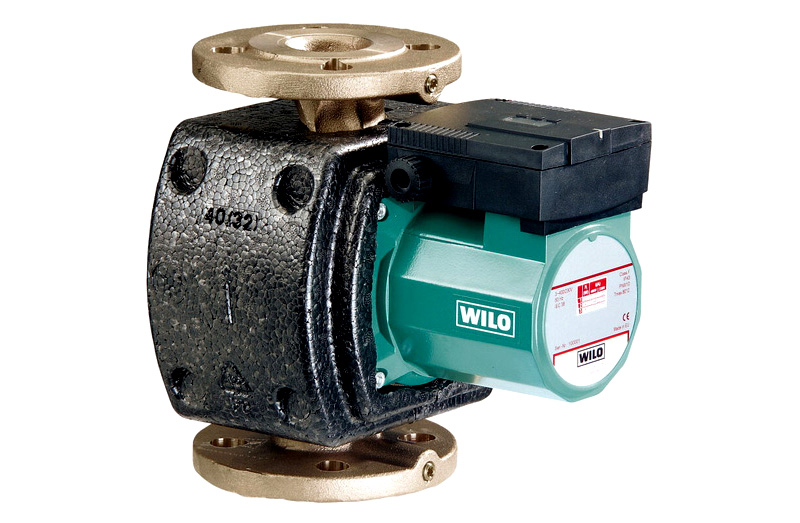

Компактный агрегат с водяным типом охлаждения
Компактный агрегат с водяным типом охлаждения

Помимо этого, подключение этого оборудования не представляет особых сложностей. Вначале в питающей магистрали вырезается отрезок трубы определённой длины, после чего монтируется агрегат, который функционирует по принципу проточного насосного оборудования. Установка выполняется непосредственно перед местом забора воды либо техникой (котлом, стиральной машиной, прочее), чтобы обеспечить для её работы нужный напор.

Лучшие насосы с «сухим» ротором для повышения давления воды

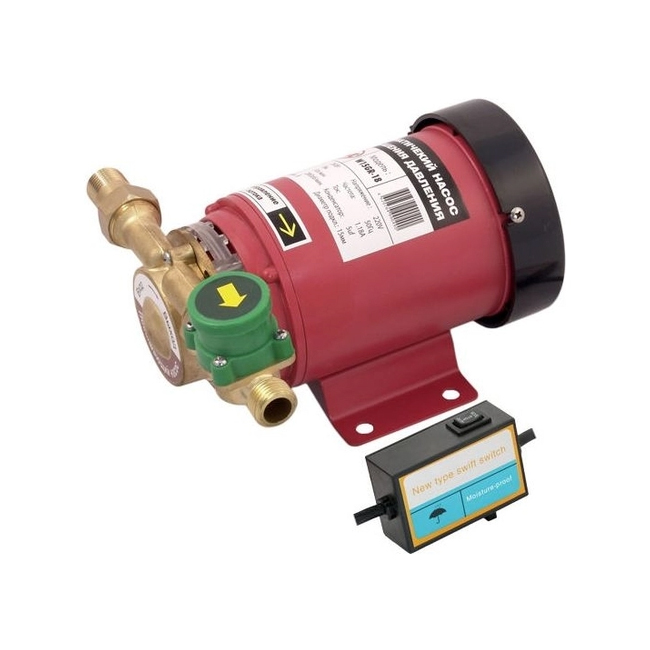

Jemix W15GR-15 A – лучший недорогой водяной насос для повышения давления

Jemix W15GR-15 A – лучший недорогой водяной насос для повышения давления

Российско-китайский повысительный насос Jemix W15GR-15A оснащается чугунным корпусом, пластиковым вращательным колесом, с алюминиевой оболочкой мотором.

С помощью переключателя на клеммной коробке и датчика потока работает в ручном (принудительном) или автоматическом режиме. Электродвигатель не контактирует с перекачиваемой жидкостью – охлаждается вентилятором. Агрегат монтируется по горизонтали, крепится к стене.

Плюсы:

  • популярные практичные характеристики: подача 1,5 м3/ч, напор 15 м, автоматический запуск при расходе 0,09÷0,12 м3/ч;
  • энергоэффективность: потребляемая мощность составляет 0,12 кВт;
  • высокая граничная температура воды (+110 °С) – аппарат используется в системах ХВС и ГВС;
  • стойкость применяемых материалов к воздействию коррозии;
  • малогабаритность и легкость: вес – 3,5 кг;
  • защита от сухого хода (в режиме AUTO) и перегрева;
  • бюджетная цена: купить Jemix W15GR-15A доступно за 2,9÷3,1 тыс. руб.

Минусы:

  • агрегат шумит и нагревается;
  • низкий заявленный срок службы – 3 года при гарантии на 12 месяцев.

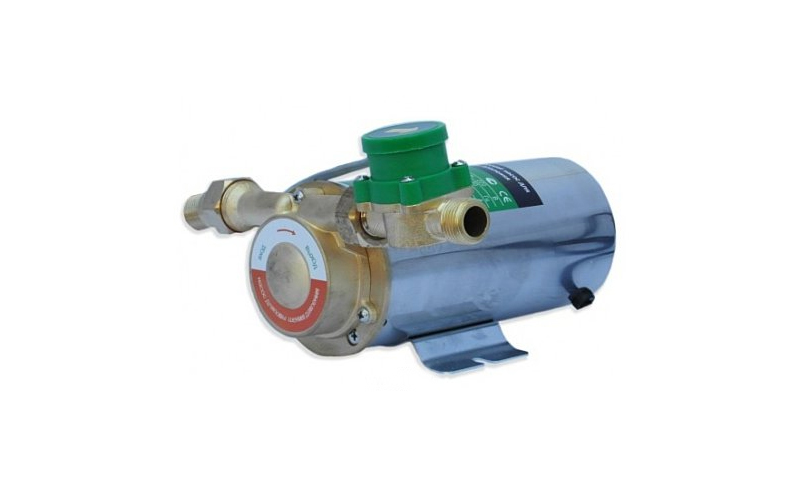

Comfort X15GR-15 – лучший бюджетный водяной насос для повышения давления

Comfort X15GR-15 – лучший бюджетный водяной насос для повышения давления

Российско-китайский повысительный насос Comfort X15GR-15 характеризуется производительностью 1,8 м3/ч, напором 15 м, диаметром на входе / выходе 3/4 ʺ.

В конструкцию входят нержавеющий корпус, лопастный охладитель, реле потока. Работает агрегат в автоматическом либо ручном режиме от однофазной сети 220 В. Устанавливается на трубе горизонтально с дополнительной фиксацией к стене.

Плюсы:

  • возможность использования как для ХВС, так и для ГВС: максимальная температура воды +100 °С;
  • низкий расход электроэнергии: потребляемая мощность – 0,12 кВт;
  • коррозионная стойкость: используются только нержавеющие материалы;
  • небольшие габариты (22×17×13 см) и вес (3,0 кг);
  • простота монтажа и эксплуатации;
  • демократичная цена: купить Comfort X15GR-15 можно за 2,3÷3,4 тыс. руб.;
  • хорошее сочетание стоимости / качества / эффективности.

Минусы:

  • излишняя шумность;
  • короткий электрошнур (1,5 м).

Причины слабого напора

Причин неудовлетворительного напора может быть много:

  • засор фильтров для грубой механической очистки воды, установленных на вводе в жилое помещение;
  • занижение расчетного диаметра труб или уменьшение его вследствие нароста отложений на внутренних стенках;
  • наличие дефектов или неисправностей запорной арматуры на вводе в дом или квартиру;
  • наличие неисправностей магистрального водопровода и потеря напора вследствие утечек;
  • несоответствие водоснабжения нормам по вине организации-поставщика воды, которая обычно и обслуживает трубопроводы.

В большинстве случаев вначале следует устранить основную причину, а затем задумываться о приобретении насоса для повышения давления.

Засор фильтров выявляется при разборке и осмотре фильтрующего элемента. Как правило, это латунная сетка, свернутая по форме цилиндра. Она может оказаться забитой крупными кусками ржавчины, окалины, попавшей в трубопровод при ремонте. Сетку необходимо промыть и установить на место.

В многоэтажках

Занижение диаметра магистрального трубопровода возможно, когда к существующей сети водопровода подключают еще несколько крупных потребителей, не учтенных при проектировании. Это может произойти, например, если несколько квартир нижних этажей переоборудуются под нежилые помещения, используемые как парикмахерские, прачечные, SPA-салоны. Расход воды в таких помещениях, особенно в дневное время, может повышаться многократно.

Отложения могут скапливаться на стенках труб вследствие плохой подготовки воды для бытовых нужд. Слишком жесткая, то есть содержащая много кальция, вода при нагревании освобождает этот элемент и он, особенно в горячем трубопроводе, осаждается на стенках труб. В обоих случаях при недостаточном диаметре труб необходима их замена.

При наличии неисправностей трубопроводов их необходимо устранить, а после этого вновь проверить параметры системы водоснабжения.

Недобросовестность поставщика воды можно выявить, если все предыдущие причины устранены, а давление в водопроводе не повысилось. Для этого нужно осуществить наблюдение за напором в течение суток во всех помещениях. Часто бывает, что поставщики отключают некоторую часть электронасосов, которые должны повышать давление, ночью или в середине рабочего дня. В это время расход воды в городских жилых районах уменьшается, и такое отключение способствует экономии электроэнергии для организации, существенно снижая ее текущие расходы.

В частном доме

В частном доме с автономной системой водоснабжения все немного иначе. Как правило, подача воды осуществляется либо глубинным насосом из скважины, либо насосной станцией с центробежным лопастным насосом из колодца. В случае падения напора необходимо проверить производительность скважины, исправность насоса, а у насосной станции нужно проверить еще и состояние гидроаккумулятора, который отвечает за поддержание рабочего давления.

Часто глубинный насос в системе автономного водоснабжения рассчитан на высокую производительность. Его задача – поднятие как можно большего количества воды с нижнего горизонта. Глубина залегания вод может составлять 120-140 м, и с подъемом воды в верхние этажи коттеджа такой насос может уже не справиться. В этом случае необходимо подключение в систему еще и насоса для повышения давления.

Какой насос установить

Для подкачки давления воды можно использовать различные варианты оборудования. Если предстоит устанавливать насос для повышения давления воды в квартире, то выбор должен основываться не только на производительности и других функциональных характеристиках. Немаловажное значение имеет и уровень шума, издаваемого агрегатом при работе. В частном доме на этот показатель можно ориентироваться не всегда, так как есть возможность установки оборудования для повышения давления в различных подсобных помещениях.

Производительность насоса должна учитывать количество проживающих в доме людей. Расчет может основываться на нормах ЖКХ, которые предполагают использование на одного человека в сутки 200 литров холодной воды и 100 литров горячей. Конечно же, такой расход вряд ли будет востребован, но насос с лучшими, чем требуется при эксплуатации, характеристиками проработает гораздо дольше, а увеличение цены при этом будет незначительным.

Выбирая насосы для повышения водяного давления в частном доме с несколькими этажами, обязательно нужно учесть возможность создания напора, необходимого для подъема воды на верхние этажи.

Как выбрать насос повышающий давление в водопроводе

Подкачивающие электронасосы ввиду ограниченности применения представлены на отечественном рынке насосного оборудования не слишком широким ассортиментом, в основном это бренды российского, европейского (Германия, Бельгия, Италия) и китайского производства. При выборе модели учитывают несколько факторов, основными из которых являются стоимость, производитель, объемно-напорные характеристики, расход электроэнергии.

Устройство повысительного насоса Grundfos UPA 15-90

Рис. 5 Конструктивное устройство и материалы изготовления Grundfos UPA 15-90

Какими параметрами различаются насосы

Как любые электронасосы для водоснабжения, повысительные агрегаты выбирают по нескольким основным параметрам:

Напор. Максимальный или номинальный показатель высоты подъема жидкости — основной критерий при приобретении любого электронасоса, его измеряют в метрах водяного столба. Для большинства центробежных электронасосов с мокрым ротором данный показатель составляет 9 м, вихревые имеют более высокие напорные параметры до 15 м, наивысший напор выдают мощные сухороторные модификации, бытовые разновидности которых способны поднимать давление воды в системе водопровода до 20 м.

Производительность. Вторая главная характеристика любого водяного электронасоса — объем перекачиваемой жидкости, чем он выше, тем большей производительностью обладает устройство. Так как любой насос для водоподачи выбирают по объемно-напорным характеристикам, где на горизонтальной оси расположена цифровая шкала подачи, а на вертикальной шкала напора, то оба этих показателя тесно взаимосвязаны между собой, то есть уменьшение одного из них приводит к увеличению второго и наоборот.

Обычно в паспортных данных указывают максимальный объемный показатель. В центробежных мокророторных модификациях значение максимального объема достигает 4 м3/ч, в вихревых объем прокачки равен 1,5 м³/ч, в мощных сухороторных устройствах показатель достигает 10 м3/ч.

Минимальная подача. При работе повысительных насосов в автоматическом режиме они реагируют на поток с помощью специального герконового реле, если он слишком мал, реле не срабатывает и соответственно устройство не включается. Поэтому в паспортных данных нередко указывают давление на входе, необходимое для обеспечения запуска электронасоса, его стандартная величина — 0,2 или 0,3 атм.

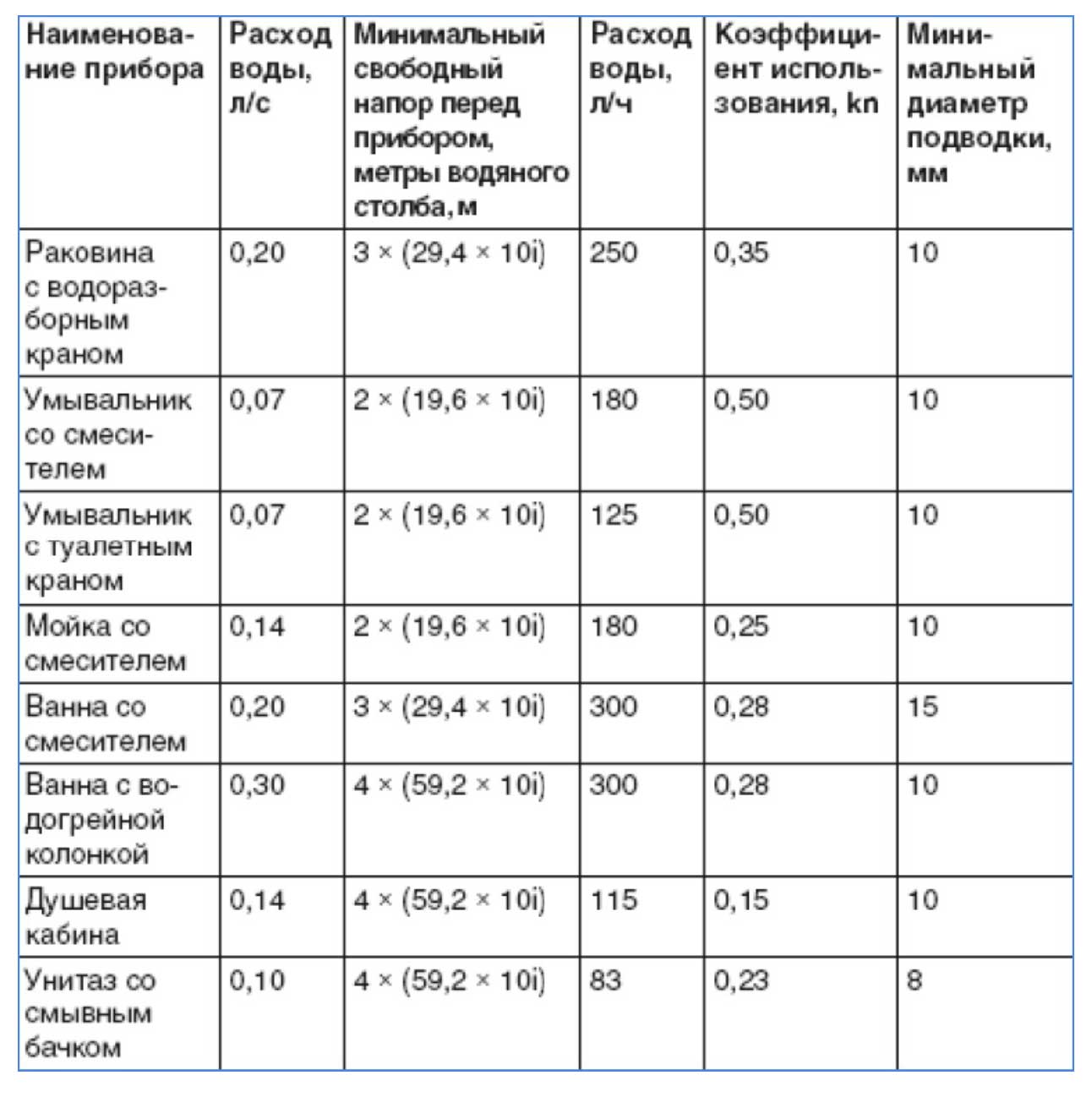

Напоры на входе сантехнических приборов таблица
Рис. 6 Напоры на входе сантехнических приборов и электрооборудования

Управление. Типовой повышающий давление электронасос имеет на корпусе кнопку для переключения режимов его работы в следующие положения:

  • Включено — на обмотку электродвигателя подается питание.
  • Автоматический режим — задает прибору включение при срабатывании реле протока, при этом минимальное давление в системе составляет 0,2 или 0,3 атм.
  • Принудительный режим — если вода протекает по трубам с низкой скоростью, и она ниже порога срабатывания реле протока, данный режим позволяет включить электронасос вручную и повысить давление в водопроводе для комфортабельного пользования водой, а затем отключить прибор после водозабора.

Температура рабочего тела. Обычно повысительные электронасосы рассчитаны на холодную воду, хотя конструкция и материал изготовления некоторых изделий позволяет им прокачивать горячую жидкость с температурой до 110 °С при температурных параметрах окружающей среды не более 40 °С.

Защита. Модели с мокрым ротором охлаждаются проходящей через их вращающиеся узлы жидкостью — при ее отсутствии обмотка электрического двигателя моментально перегорает. Поэтому в бытовых приборах обязательно должна присутствовать защита от холостого хода (перегрева обмотки).

Мощность. Является второстепенным показателем, связанным с основными техническими параметрами прибора, в паспорте указывается ее максимальное и номинальное значение. Мощностной параметр большинства бытовых мокророторных агрегатов редко превышает 200 Вт.

Способ монтажа. Различные модели отличаются друг от друга способом установки в водопроводную линию — у многих приборов корпус должен располагаться в строго горизонтальном положении. Так же электронасосы различаются по конструкции и размерам всасывающих и выталкивающих патрубков — многие из них имеют подсоединительные фитинги типа американка стандартным наружным диаметром 3/4 или 1 дюйм.

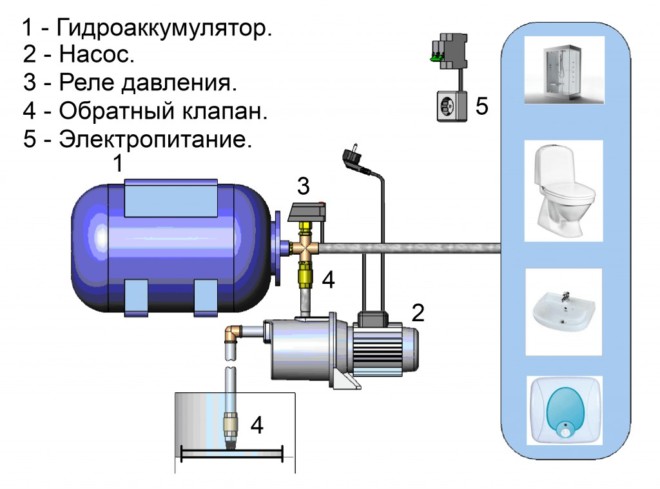

Схема подключения насосной станции

Рис. 7 Схема подключения насосной станции

Правила подбора мощности, напора и объема подачи

При выборе характеристик электронасоса для повышения давления руководствуется следующими соображениями:

Подбор напора. Строительными нормами и правилами (СНиП 2.04.02-84) регламентировано, что минимум напора при наивысшем водопотреблении на поверхности земли при входе в здание не может опускаться ниже 1 атм., с увеличением высоты сооружения к каждому этажу добавляют 0,4 атм. (к примеру, давление при входе в 3-х этажный дом не должно падать ниже 1,8 атм. или 18 м).

Для нормальной эксплуатации бытовой техники необходимо давление не выше 0,6 атм., если на выходе водопровода в здание напор 0,2 атм., то при приобретении стандартного агрегата с максимальными напорными характеристиками в 9 м, электронасос добавит к напору 0,9 атм. (без учета потерь). В сумме мы получим показатель 1,1 атм. — это достаточно для корректного функционирования любого санитарного и электротехнического оборудования, или небольшой группы из 2 – 3 устройств при одновременном включении.

Понятно, что если на входе частного дома имеется низкий напор, а его высота в 2 — 3 этажа, то для получения требуемых напорных параметров придется устанавливать более мощный повысительный агрегат или два последовательно включенных прибора.

Еще один вариант выхода из положения с большим перепадом входящего и выходящего давлений —  центробежные наружные электронанасос или насосная станция для повышения давления, которые из-за высокого шума при размещении в доме лучше устанавливать в подвале или цокольном этаже.

Оптимальный, но высокозатратный способ поддержания стабильного и высокого давления — использование высокотехнологичных поверхностных центробежных электронасосов как отдельно стоящих, так и в составе станций, с автоматическим частотным регулированием скорости оборотов вала (установки Grundfos CMBE, CME на базе насосов CM). При работе такие агрегаты анализируют давление и при его отклонении от заданного номинала, который выставляют на пульте управления, автоматически изменяют частоту оборотов центробежного колеса для достижения заданных параметров.

Объем подачи. Напор и объем подачи связаны между собой, большинство бытовых приборов способны поддерживать объем прокачки в 2,4 м3/ч, поэтому выбор у потребителя не слишком высок.

Мощность. Мощность — не основной показатель, на который обращают внимание при выборе электронасоса, для уменьшения расходов на электроэнергию лучше подобрать устройство, имеющее при одинаковых объемно-напорных показателях с аналогами наименьшее энергопотребление.

Следует учитывать, что в приборах отечественного и китайского производства часто указываются завышенные параметры. К тому же обмотка электрических двигателей в бюджетных моделях сделана из алюминия с медным покрытием (микс) — это снижает КПД и соответственно увеличивает потребление электроэнергии.

Предельное давление. В соответствии со строительными нормативами СНиП 2.04.02-84, максимальное давление в водопроводных сетях не должно превышать 6 бар, при опрессовке допустимы предельные величины в 10 бар. Поэтому корпуса многих электронасосов подкачки спроектированы для работы с аналогичной наивысшей гидравлической нагрузкой в 6 бар.

Насосные станции

Рис. 9 Насосные станции – популярные европейские марки

Производители и популярные модели

На рынке насосного оборудования представлено не так много разновидностей повысительных насосов, имеющих англоязычное название Pump Booster (РВ), чаще всего потребитель обращает внимание на приведенные ниже бренды.

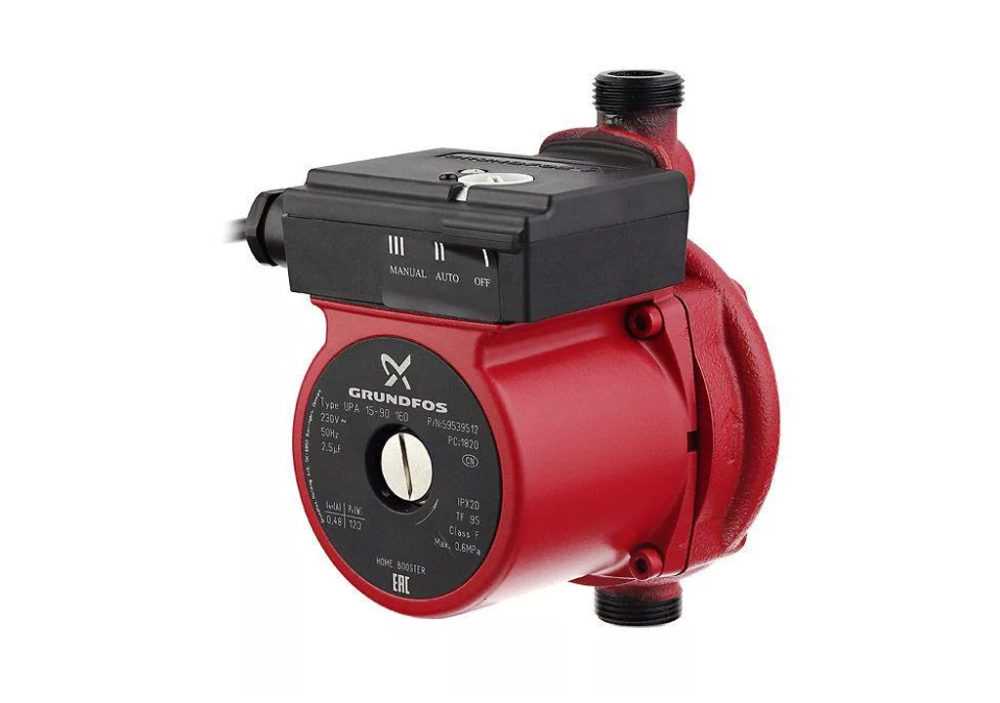

Grundfos UPA 15-90, UPA 15-120 — лучшие агрегаты с мокрым ротором от мирового лидера из Бельгии по производству насосного оборудования со следующими основными параметрами (для UPA 15-90):

  • Рабочее давление: 6 атм.;
  • Номинальный объем подачи: 0,9 м3/ч или 15 л/мин, 0,25 л/с;
  • Включение: при скорости потока 1,5 л/м или давлении на входе 0,2 бар;
  • Температура рабочего тела: от +2 до +60 °С;
  • Уровень шума: до 35 дБ;
  • Установочные размеры: 160 мм;
  • Максимальная мощность: 120 Вт;
  • Вес: 2, 5 кг.
  • Гарантийный срок: 3 года при возможности эксплуатации не менее 10 лет.

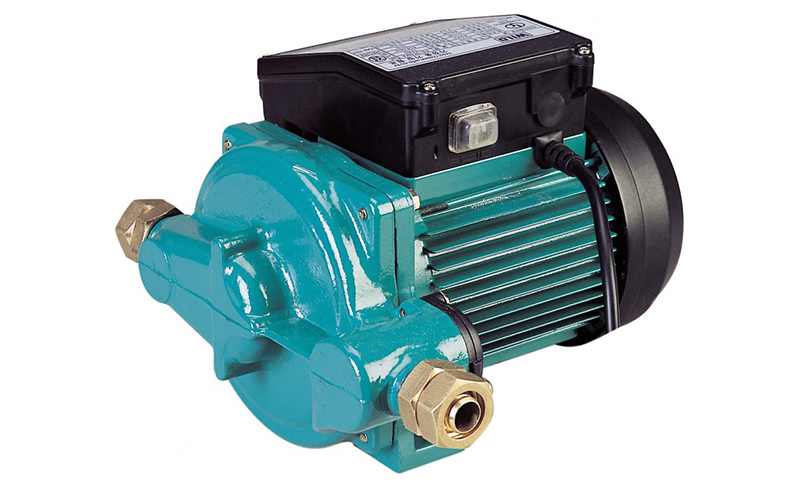

Wilo PB-201EA — популярная у рядового потребителя сухороторный насос повышающий давление в водопроводе немецкого бренда, выполненная в чугунном корпусе с катафорезным покрытием традиционного для Wilo зеленого цвета. Wilo PB имеет полимерное рабочее колесо, вал из нержавейки и бронзовые патрубки для подсоединения к трубам, основные рабочие характеристики агрегата:

  • Максимальная производительность: 3,9 м3/ч;
  • Максимальный выходной напор: 15 м;
  • Температура рабочего тела: до +80 °С;
  • Максимальная мощность: 340 Вт;
  • Уровень шума: до 41 дБ;
  • Защита: от сухого хода, для охлаждения двигателя используется вентилятор;
  • Масса: 7,5 кг;
  • Срок службы: до 10 лет с гарантией 1 год.

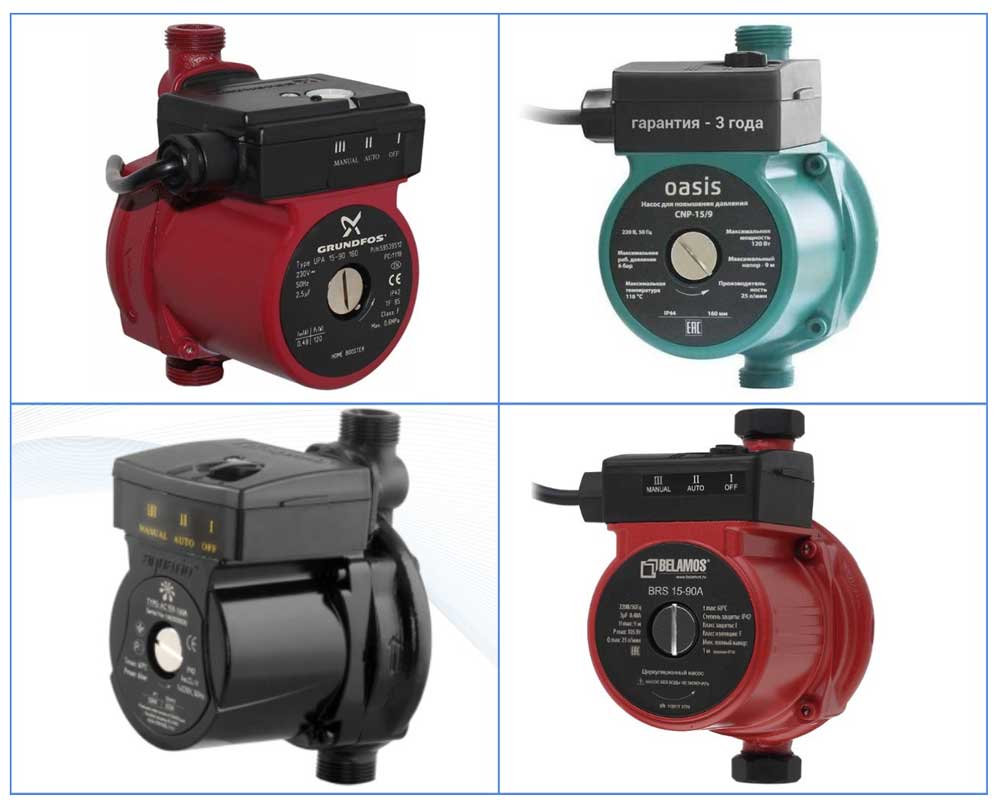

Модели повысительных насосов с мокрым ротором

Рис. 10 Модели бустерных помп с мокрым ротором

Jemix W15GR-15 A — бюджетная модель вихревого типа российско-китайского производства в чугунном корпусе с латунной гидравлической частью, внутри которой вращается полимерное рабочее колесо. Датчик протока установлен на выходном патрубке и обозначен стрелкой, при необходимости его можно снять. Jemix W15GR предназначен для работы в системах горячего и холодного водоснабжения, может устанавливаться как в горизонтальном, так и вертикальном положении, прибор имеет следующие параметры:

  • Напор: максимум 15 м;
  • Производительность: 1,5 м3/ч;
  • Автозапуск: при расходе 0,09 м3/ч;
  • Энергопотребление: максимум 120 Вт;
  • Температура рабочего тела: до +110 °С;
  • Защита: от перегрева;
  • Диаметр подсоединительных патрубков: 3/4 дюйма;
  • Масса: 3,5 кг;
  • Гарантия: один год с даты продажи, средний срок службы 3 года.

Повысительные насосы с сухим ротором

Рис.11 Агрегаты с сухим ротором

Aquario AC 159-160A — насос повышающий давление в водопроводе с мокрым ротором только для холодной воды, выпускаемый в России по итальянской технологии всемирно известного бренда Aquario. Его отличительная особенность — 100% медная обмотка на статоре, материалы вала и подшипников скольжения — техническая керамика, рабочее колесо выполнено из высокопрочного и износостойкого технополимера. Aquario AC 159-160A обладает следующими техническими характеристиками:

  • Повышаемый напор: на 9 м;
  • Производительность: 1,75 м3/ч (26 л/мин);
  • Энергопотребление: 120 Вт;
  • Температура прокачиваемой жидкости: от +2 до +60 °С;
  • Параметры включения реле протока: автозапуск при 0,2 бар и расходе не менее 2 л/мин;
  • Предельно допустимый размер твердых частиц в жидкости: до 0,1 мм;
  • Установка: горизонтально-вертикальная.

Belamos BRS15/90 — бюджетный насос для повышения давления воды с мокрым ротором китайского производства отечественного бренда, сильно похожий по внешнему виду на Grundfos. Корпус выполнен из чугуна, вал из керамики, рабочее колесо — термостойкий полипропилен. Belamos BRS15/90 имеет следующие технические параметры:

  • Напор: максимум 9 м;
  • Производительность: 23 л/мин;
  • Максимальная мощность: 105 Вт;
  • Установочные параметры: длина 180 мм, патрубки соединения диаметром 3/4 дюйма.
  • Вес: 2,8 кг.

Что должен учесть потребитель при покупке насоса?

При подборе надо ориентироваться на следующие параметры:

  1. Создаваемый агрегатом напор и его пропускная способность.
  2. Габариты помещения или площадки, на которой должно стоять насосное оборудование.
  3. Надежность насоса фирмы производителя, аппарат которой хочет приобрести покупатель.
  4. Финансовые возможности самого потребителя.

Перед тем как отправиться приобретать желаемый насос, надо обратиться к специалисту, который осуществит нужные расчеты по производительности агрегата и нужного напора. На глазок такие вещи не решаются. Большинство производителей насосного оборудования предоставляют подобные услуги практически бесплатно.

Если человеку требуется только на 1,5-2 бара увеличить давление в трубопроводе, то многие фирмы для этих целей выпускают компактные насосные аппараты, которые врезают прямо в трубу водоснабжения.

Если есть возможность, то вместо одной большой насосной станции можно приобрести несколько маленьких агрегатов меньшей мощности, которые обычно включаются прямо перед точками захода жидкости и различными бытовыми аппаратами, их работа должна быть максимально оптимизирована.

Приобрести насосные агрегаты можно на строительных рынках, в различных магазинах. Лучше пойти и в специальные фирменные центры. Там выбор намного шире, причем есть возможность получить бесплатную консультацию по параметрам насосов и их монтажу, гарантийное обслуживание.

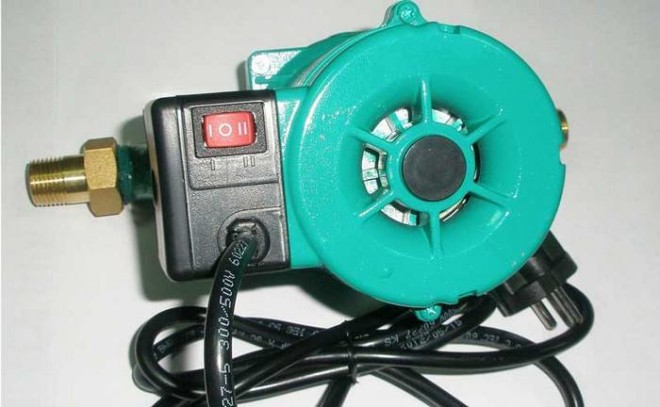

Способ управления

По способу управления насосы для повышения давления могут быть ручными и автоматическими.

Ручные насосы включаются на время, необходимое для подачи воды, и потом выключаются. Такие варианты используются для наполнения накопительных емкостей. Подобные схемы водоснабжения также используются в частных домах. Неудобство заключается в том, что за работой насоса необходимо следить и вовремя его отключать, чтобы не допустить необоснованного перерасхода воды или работы всухую.

Насосы-повысители, оборудованные специальными датчиками и контроллерами, способны включаться и выключаться в зависимости от условий, создаваемых режимами эксплуатации. Автоматика, основанная на показаниях датчиков давления, определит, когда в водопроводе появится разрежение, и включит насос. Если вся запорная аппаратура перекрыта, и давление достигает контрольного значения, насос выключится. Автоматика убережет насос и от сухого хода, если вдруг подача воды к нему прекратится.

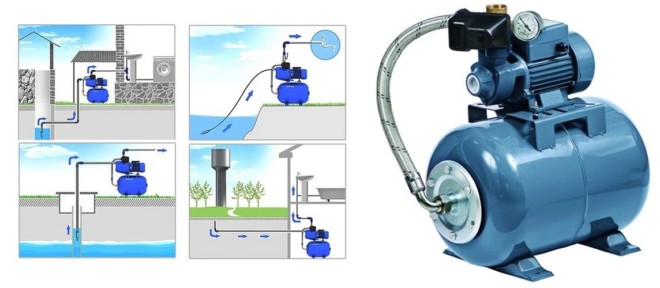

Особенности насосных станций

Для организации автономного водоснабжения частного дома целесообразно использовать насосные станции. По конструкции и принципу действия они могут быть погружными и всасывающими. Первые устанавливаются в колодце и предназначены для водоснабжения домов с постоянным проживанием людей. Вторые могут быть демонтированы, в случае если они не используются по причине сезонного проживания в домах. В зависимости от выбранной схемы насосные станции могут различаться конструкцией и комплектацией.

Для схем с использованием накопительной водонапорной емкости подойдет простейший погружной насос, который можно включать и выключать вручную, особенно при большом объеме бака. Можно усовершенствовать конструкцию насосной станции, установив в баке поплавковые датчики уровня воды. Преимущества такой схемы в том, что она дает возможность пользоваться водопроводом, даже когда отсутствует по какой-либо причине питание электронасоса. Если накопительная емкость достаточно велика, то можно пережить значительные по времени перебои.

Обратите внимание! Чаще используются насосные станции с гидроаккумуляторами. Это металлические двухобъемные баки, в которых полости разделены эластичной мембраной.

В одной полости закачан газ, создающий давление в трубопроводе при его сжатии. В другую полость насосом нагнетается вода из источника. В конструкции гидроаккумулятора имеется датчик давления, который отключает насос при достижении максимального расчетного значения, и включает его при падении давления, когда в трубопроводе открывается разборная арматура. Этим обеспечивается автоматизация процесса водоснабжения.

Емкость гидроаккумулятора подбирается исходя из объема потребляемой воды. От величины бака зависит, насколько ровным будет давление во время использования водопровода, как часто будет включаться насос, насколько хватит запаса давления в аккумуляторе, если вдруг будет отключено питание насоса.

Гидроаккумуляторы можно использовать для составления насосных станций и с погружными, и с всасывающими насосами. При использовании последних желательно укомплектовать станцию обратным клапаном, который устанавливается на конце всасывающего рукава.

Сравнительная таблица характеристик

В таблице ниже перечислены основные характеристики рассматриваемых моделей насосов. Сравнив их между собой, вам будет гораздо проще подобрать модель, идеально удовлетворяющую ваши потребности и пожелания в работе.

Название модели Вид Режимы работы Особенности
Jemix W15GR-18 A повышение давления холодного водоснабжения 2 лучшее соотношение цена-качество
Джилекс Джамбо 60-35 П-К предназначен повышению давления холодного водоснабжения 2 большая мощность мотора
Wilo PB-201EA предназначен работе с холодным водоснабжением 2 высококачественная и надежная сборка
Wilo Star RS 25/4-180 устройство для рециркуляции горячего водоснабжения 1 наличие переключателя скоростей
Valfex VPA 15-90 циркуляция горячего водоснабжения 1 дешевое, но надежное устройство
Valtec Vsb 04-15 горячее водоснабжение 1 низкий уровень энергопотребления
Grundfos UPA 15-90 системы отопления 2 высокая мощность мотора

Различия в конструкции

По принципу работы агрегаты для повышения давления тоже различаются. Они могут быть циркуляционными, которые включаются непосредственно в трубопровод, а могут быть всасывающими – поднимающими воду и направляющими в магистраль.

Насосы циркуляционного типа применяются прежде всего для повышения давления в системе отопления, но можно при некоторых допусках использовать их и для повышения напора в водопроводе.

Монтаж таких насосов осуществляется в разрывы трубопроводов, и они, используя роторную крыльчатку, разгоняют проточную воду. Такие насосы очень тихие, но производительность их мала.

Для подъема большего количества воды на большую высоту, а также для повышения давления можно использовать центробежные насосы. Рабочим органом в них служит крыльчатка, которая установлена в корпусе, похожем внешне на улитку. Специалисты между собой так его и называют. Вода, поступающая через центральное отверстие улитки, разгоняется вращающейся крыльчаткой и выбрасывается под действием центробежной силы через боковое отверстие, попадая в трубопровод.

Критерии выбора повышающего насоса

Говоря о выборе насосного агрегата для повышения давления, в первую очередь нужно уделить внимание таким параметрам.

  1. Показатель мощности. Напрямую влияет на производительность.
  2. Максимально создаваемое давление в трубопроводе.
  3. Допустимая температура перекачиваемой жидкости. Обычно указывается температурный диапазон.
  4. Материалы, из которых изготовлены основные механизмы насоса, детали его корпуса.

Отдельно стоит рассмотреть наличие различных защитных функций, регулятора повышения давления, проверить комплектацию, чтобы с насосом поставлялись все необходимые элементы для его подключения к трубопроводу.

Лучшие насосы с «мокрым» ротором для повышения давления воды

Grundfos UPA 15-90 (N) – абсолютно лучший водяной насос для подъема давления

Grundfos UPA 15-90 (N) – абсолютно лучший водяной насос для подъема давления

Датский агрегат Grundfos UPA 15-90 (N) оборудуется корпусом из чугуна (нержавейки), асинхронным двигателем, датчиком протока, клеммной коробкой. Статор и ротор разделяются гильзой. При монтаже вал выставляется горизонтально.

Функционирование осуществляется в ручном или автоматическом режиме. Характеристики: подача 1,5 м3/ч, напор 8 м, температура жидкости от +2 до +60 °С, давление min на входе 0,2 бар.

Плюсы:

  • экономичность: потребляемая мощность лишь 0,12 кВт;
  • низкий показатель шума – не более 35 дБ;
  • стойкость к износу и коррозии: рабочее колесо – из композита, подшипники и вал – из оксида алюминия, предохранительная гильза – из нержавейки;
  • компактность (установочная длина – 16 см) и легкость (вес – 2,6 кг);
  • защита от перегрева (перекачиваемой жидкостью) и сухого хода (в режиме AUTO);
  • высокое качество сборки, простой монтаж, удобство эксплуатации;
  • надежность и долговечность: срок гарантии – 36 месяцев, эксплуатации – от 10 лет.

Минусы:

  • недешево: купить повысительный насос Grundfos UPA 15-90 доступно за 5,3÷7,8 тыс. руб., Grundfos UPA 15-90 N – за 11,0-12,6 тыс. руб.;
  • дорогой послегарантийный ремонт.

Wilo PB-201EA – лучший водяной насос для подъема давления в немецком исполнении

Wilo PB-201EA – лучший водяной насос для подъема давления в немецком исполнении

Немецкий агрегат Wilo PB-201EA обладает: производительностью 3,3 м3/ч, напором 15 м, потребляемой мощностью 0,34 кВт. В конструкцию входят чугунный корпус с катафорезным покрытием, пластиковое колесо, бронзовые патрубки и вал из нержавейки.

Для ручной работы предусмотрен переключатель режимов, для автоматического функционирования – дополнительно датчик потока. Последний срабатывает при расходе минимум 2 л/мин.

Плюсы:

  • высокая максимальная температура жидкости – до +80 °С;
  • низкий уровень шума – максимум 41 дБ;
  • отсутствие материалов, неустойчивых к коррозии;
  • защита от перегрева и сухого хода; для охлаждения мотора предусмотрен вентилятор;
  • простые монтаж, эксплуатация и обслуживание;
  • долгий срок службы – 10 лет при гарантии в 1 год;
  • адекватная стоимость: купить повысительный насос Wilo PB-201EA можно за 7,9÷12,7 тыс. руб.

Минусы:

  • монтаж выполняется только горизонтально с креплением к основанию;
  • сравнительно большие габариты (22×18×24 см) и вес (7,5 кг).

Схема работы всасывающего насоса

Работа всасывающего насоса основана на создании разрежения во впускном трубопроводе. Такими насосами можно поднимать воду из колодцев и неглубоких скважин. Собранный вместе с гидроаккумулятором, такой насос может превратиться в полноценную насосную станцию, которая способна поднимать воду на несколько десятков метров.

Разрежение создается при вращении крыльчатки насоса. В зависимости от ее конструкции и мощности двигателя, глубина всасывания может быть различной, но редко превышает 8 метров.

Расстояние по горизонтали от насоса до колодца также влияет на глубину всасывания.

Чтобы правильно учесть эту характеристику при выборе оборудования, необходимо воспользоваться формулой:

H=L/8+h,

где H – максимально возможная глубина всасывания,

L – расстояние от насоса до водозабора,

h – разница высот между местом установки насоса и уровнем воды.

Величина h может повышаться или понижаться в зависимости от погодных условий или времени года. При расчете нужно учитывать самое низкое положение воды в колодце и принять в формуле максимальное значение h.

Советы по установке

Чтобы повышающий давление в водопроводе насос мог работать долго и без нареканий, при его установке стоит пользоваться рядом рекомендаций:

  1. Перед входом в насос для увеличения напора воды рекомендуется установить фильтр. Наличие фильтра позволяет снизить вероятность проникновения различных частиц и примесей во внутренние полости оборудования.
  2. Устанавливать насос для повышения давления холодной воды (впрочем, как и горячей) можно только в теплых комнатах с низким уровнем влажности. Если в помещении может быть отрицательная температура, то при первом же морозе вода в агрегате замерзнет и повредит его внутренние элементы.
  3. На участке трубы, предшествующей насосу, необходимо смонтировать запорный кран. Наличие запорной арматуры позволит при необходимости отключить насос для ремонта или профилактики без отключения водоснабжения.
  4. Работа насосного оборудования всегда сопровождается вибрациями, из-за чего оно может протекать в местах крепления. Чтобы избежать подобных проблем, нужно на первых порах регулярно осматривать насос повышения давления воды в квартире и проверять герметичность соединений.

Рекомендации по монтажу оборудования

Циркуляционные насосы для водоснабжения различаются по типу установки. Они могут быть поверхностными, погружными, полупогружными и квартирными. Все установки должны подключаться согласно рекомендациям производителя. При этом:

  • надо тщательно контролировать способ установки. Некоторые модели должны монтироваться вертикально, некоторые – горизонтально;
  • необходимо расположить погружные модели на некотором расстоянии от дна на глубине − минимум 1 м;
  • следует отказаться от использования резиновых шлангов;
  • стоит предусмотреть использование фильтров для удаления твёрдых частиц из воды;
  • желательно произвести подключение через стабилизатор напряжения;
  • надо убедиться, что установка повышения давления может работать с водой, нагретой до определённой температуры.

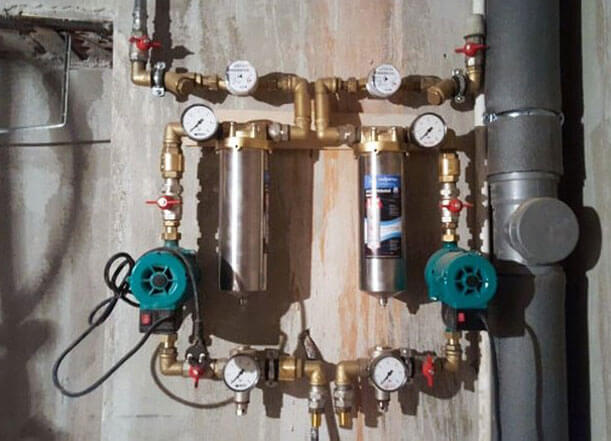

Насос следует располагать правильно
Насос следует располагать правильно

Подбор мощности

Мощность насоса для повышения давления должна выбираться исходя из условий, в которых ему придется работать, и требований, предъявляемых к параметрам и характеристикам. Насос должен обеспечить комфортные условия для осуществления гигиенических процедур, а также для работы бытовой техники, которая требует водоснабжения с определенными параметрами.

Для нормальной работы душа достаточно обычно давления в 1 атм, которое должно быть обеспечено на верхнем этаже здания. Для работы стиральной или посудомоечной машины необходимо давление уже повыше. Чтобы определить, какой агрегат для повышения давления поставить на входе водопровода, надо тщательно изучить техническую документацию всех имеющихся в распоряжении устройств.

Обратите внимание! Выбрав насос по напору и производительности, необходимо обязательно удостовериться, что для эксплуатации подойдет существующая электрическая сеть.

Оцените статью
Топотушки
Мы используем cookie-файлы для наилучшего представления нашего сайта. Продолжая использовать этот сайт, вы соглашаетесь с использованием cookie-файлов.
Принять
Отказаться
Политика конфиденциальности
Adblock
detector
